生物發酵罐系統
產品詳情
概述：我司所設計的發酵罐系統是由304/316L 等優質不銹鋼制作而成，結構緊湊，外觀整潔大方，一體化設計，可與進口品牌相媲美。功能齊全，自動化程度高，可廣泛應用于醫藥、食品工業、生物和化學工業、農業、釀造等行業。設備設計、制造符合GMP 要求，制藥標準。
主要技術參數：
1.公稱容積：5L-100L、10L-200L、20L-300L、30L-500L、100L-1000L…多種罐體選；
2.裝料系數：≥80%
3.罐體材質：304/316L 不銹鋼；
4.表面光潔度：內表面鏡面Ra≤0.7μm，外表面Ra≤0.9μm 或亞光/噴砂處理；
5.加熱冷卻方式：外夾套/外半管與內列管相結合；電加熱或蒸汽加熱。
6. 結構形式：立式支腿、耳式支座、裙座式，滿足不同工況需求；
7.罐體接口：PH、DO、溫度、接種、消泡、補酸、補堿、補料、壓力、試鏡等；
8.攪拌系統：頂置式攪拌裝置、減速機、變頻器、衛生級無菌式機械密封；
9.槳葉形式：消泡底漿、平扇葉、斜漿葉、渦輪葉式等不同形式；（根據客戶要求或者工藝要求選配）

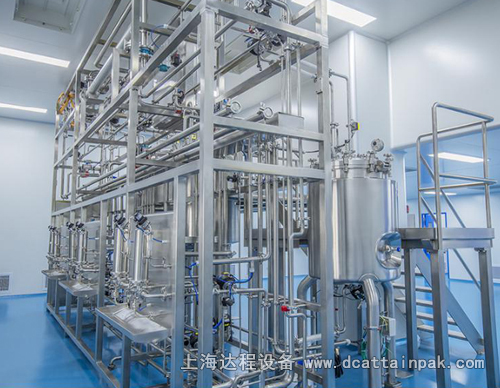

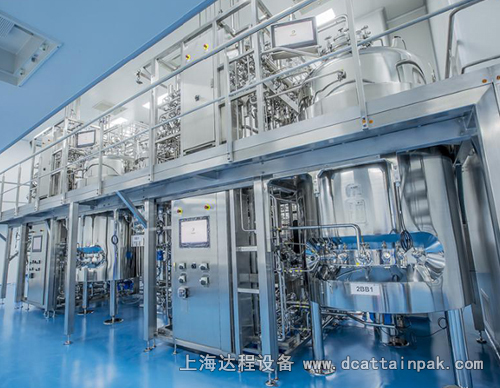

10.系統組成：三級種子罐、發酵罐、補料罐、酸堿液罐、熱水罐、空氣除菌過濾系統、自控儀器儀表、全自動控制系統、連接管道以及閥門等；同時，該發酵系統可配合連續消毒設備使用，減少消毒時間，最大程度保留培養基有效成分。
控制系統：
1.罐體設有控溫夾套，PID 數字化控制，循環滅菌方式；在線滅菌，溫控精度+0.3℃,分辨率0.2℃。
2.溫度控制范圍：0-150±0.2℃,分辨率0.2℃；
3.滅菌溫度：100-128℃
4.攪拌轉速：50-1000rpm±5%（根據罐的大小及物料要求決定轉速）
5.PH 控制：2-12±0.02PH，分辨率0.01PH。PH、酸與堿聯動控制。蠕動泵自動調節以加酸加堿。進口PH 傳感器進行信號傳輸。
6.DO 控制：0-100%或0-200%，分辨率0.01%，DO 與轉速聯動控制，梅特勒DO 傳感器進行信號傳輸。
7.泡沫控制：自動控制與報警，不銹鋼電極在線監測，蠕動泵自動加消泡劑。
8.空氣流量：質量流量計，氣動閥自動調節。進氣過濾器，尾氣過濾器，帶PALL 濾芯，過濾精度0.22μm。
9.罐體配置：小罐有火焰接種口，取樣閥、罐底閥可進行隨時滅菌。
10.下位機控制：品牌觸摸屏操作界面，專用PLC 自動化控制程序，實現全設備在線運行，自動攪拌、滅菌、溶氧、PH 調節、溫度調節、自動消泡等；
11.上位機控制：遠程計算機實時監控，發酵專用組態軟件，歷史數據查詢分析，曲線分析。
設備特點：
1.在位滅菌，安全可靠。
2.無傳統泄露風險；
3.接種方式多種可靠，火焰接種和壓差式接種多種方式可選；
4.結構設計合理，外型美觀大方。
可選配項：
1.多路補料；
2.全自動滅菌（SIP）
3.補料/罐體稱重；
4.空氣流量在線監測與自動控制；
5.尾氣氧、二氧化碳含量在線檢測；
